끼워맞춤

끼워맞춤이란 축과 구멍의 결합입니다.

끼워맞춤을 사용해서 서로 조립을 할 수 있는데요 이때 축이나 구멍의 모양은

원이 될수도 있꼬 사각형이 될 수도 있고 삼각형이 될 수도 있는데요

끼워맞춤이 되려면 서로 모양도 같아야 되지만

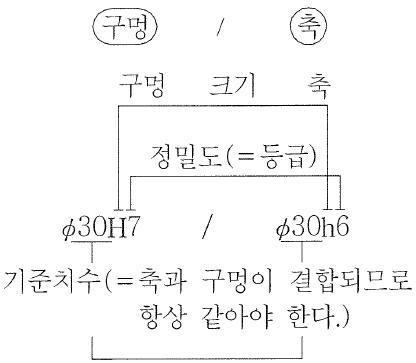

기준치수가 같아야겠죠



지난 번 포스팅의 끼워맞춤 공차를 보시면 끼워맞춤 공차는 알파벳과 숫자의 조합을 사용해 나타낸다는 것을 알거에요

그리고 끼워맞춤에는 항상 틈새인 헐거운 끼워맞춤 틈새와 죔새인 중간 끼워 맞춤 항상 죔새인 억지 끼워맞춤이 있다는 것을 잊지 마세요



일단 구멍은 대문자 알파벳

축은 소문자 알파벳으로 표시 해줍니다.

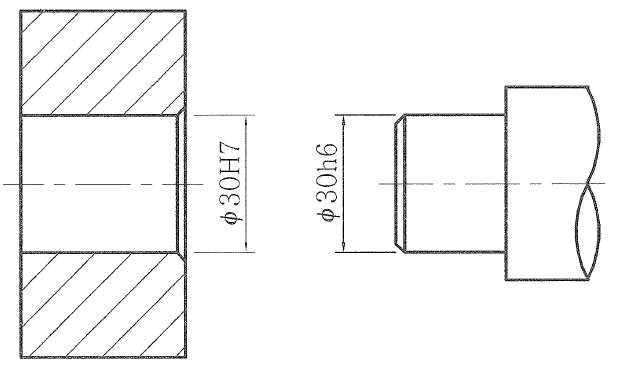

그럼 위의 그림이 무슨 끼워 맞춤인지 한번 알아맞춰 보세요



끼워맞춤은 축이 기준일 수도 있고 구멍이 기준이 될수도 있는데요

대부분 구멍이 가공이 어렵기 때문에 구멍을 H7으로 기준을 잡고

축의 치수공차를 조절합니다.



가공이 어려운데 정밀하게 하려면 시간이 그만큼 오래걸리니깐 산업현장에서는 그만큼 돈이 손해겠죠

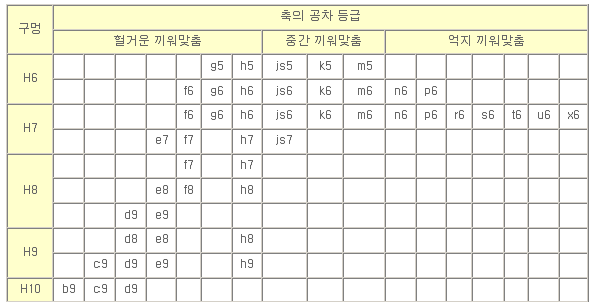

밑에는 구멍이 기준일때 끼워맞춤 공차 등급 표입니다.

반면 어쩔수 없이 설계상이던가 제품 특성상 축이 기준이 될때도 있어요

뭐 오래 걸리더라도 그래야 된다면 어쩔수 없죠

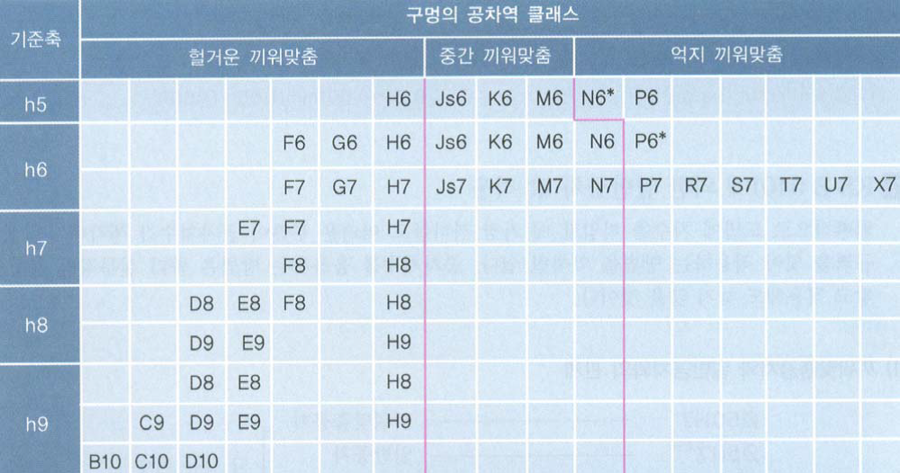

밑에 표는 축이 기준일때입니다.
